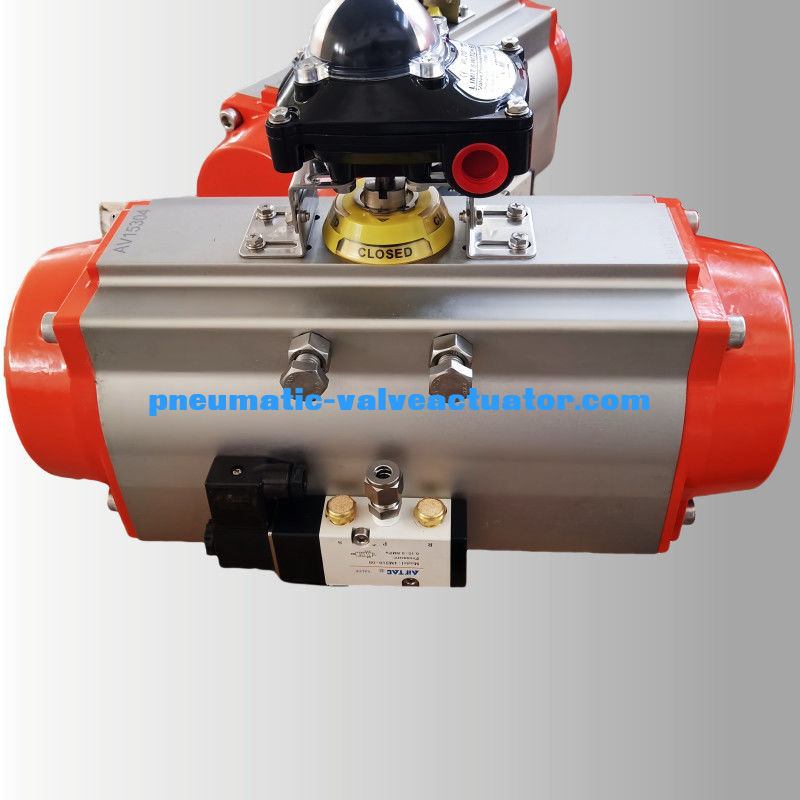

جهاز تشغيل هوائي ذو عجلات وقاعدة
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | OEM |
| إصدار الشهادات | CE,ATEX,ISO9001 |
| رقم الموديل | AT32-AT400 |
صمامات التحكم في المحركات الدوارة النيوماتيكية
جهاز تشغيل هوائي
| المواد | سبيكة الألومنيوم المكبدة |
| زاوية الدوران | 0~90 درجة |
| الهيكل | جهاز تشغيل دواري ذو عجلة ورف |
| ضغط العمل | 2 ~ 8bar |
| معالجة السطح | صلبة الـ anodising |
| درجة حرارة العمل | درجة الحرارة الطبيعية: -20 درجة مئوية ((-4 درجة فهرنهايت) ~ 80 درجة مئوية (+ 176 درجة فهرنهايت) ؛ درجة حرارة عالية: -15 درجة مئوية ((+5 درجة فهرنهايت) ~ 150 درجة مئوية (+302 درجة فهرنهايت) ؛ درجة حرارة منخفضة: -40 درجة مئوية ((-104 درجة فهرنهايت) ~ 80 درجة مئوية (+ 176 درجة فهرنهايت). |
| الاتصال | NAMUR، ISO5211 و DIN3337 |
| التطبيق | صمام الكرة، صمام الفراشة، والآلة الدوارة |
| لون الكأس | رمادية، سوداء، زرقاء السماء، زرقاء داكنة، حمراء، برتقالية |
بناء المحرك الهوائي
1، مؤشر
مؤشر موقف المحرك الهوائي مع NAMUR مريح لتثبيت الملحقات مثل مربع تحويل الحد ، الموقع وهلم جرا.
2(بينيون)
عجلة القيادة الهوائية عالية الدقة والتكامل ، المصنوعة من الصلب اللاصق بالنيكل ، تتوافق بالكامل مع أحدث معايير ISO5211 ، DIN3337 ، NAMUR.يمكن تخصيص الأبعاد والفولاذ المقاوم للصدأ متاح.
3جسم جهاز التشغيل
وفقاً للمتطلبات المختلفة ، يمكن معالجة سبيكة الألومنيوم المكبدة ASTM6005.مسحوق بوليستر مطلي (ألوان مختلفة متوفرة مثل الأزرق، برتقالية، صفراء الخ) ، مطلية بـ PTFE أو نيكل.
4، الكبائر النهائية
جهاز التحكم الهوائي البوليستر المسبوكة المسالك المسالك المسالك المسالك المسالك المسالك
5، المكبس
يتم تصنيع المسامير المزدوجة من الألومنيوم المصبوب بالموت المعالجة بالأنوديزة الصلبة أو المصنوعة من الصلب المصبوب مع التصفيف. وضعية تركيب متماثلة ، عمر دورة طويلة ، وتشغيل سريع ،عكس الدوران ببساطة عن طريق عكس المكبس.
6تعديل السفر
يمكن أن تعدل المسامير المستقلة الخارجية للجذب ± 5 درجة في الاتجاهين المفتوح والمقرب بسهولة ودقة.
7رباع عالية الأداء
يتم تصنيع ربيعات الطلاء المجهزة مسبقاً من خلال اختبار الأداء العالي لمقاومة التآكل وطول عمر الخدمة،والتي يمكن أن تتم إيقافها بأمان وسهولة لتلبية متطلبات عزم دوران مختلفة عن طريق تغيير كمية الينابيع.
8، المحامل والدليلات
ألومنيوم سبائك رف الدبوسة المتحرك الهوائي ربع الدوران محرك ISO5211 / DIN3337 مصنوع من انخفاض الاحتكاك ، مواد مركبة طويلة العمر ، لتجنب الاتصال المباشر بين المعادن.صيانة واستبدال سهلة ومريحة.
9حلقات O
حلقات O المطاط NBR توفر عملية خالية من المشاكل في نطاقات درجة الحرارة القياسية.
| النموذج | أ | ب | ج | د | H × I | G | ن | ج | ك | (ل) | م | الاتصال الجوي |
|
ATO32
|
110 | 45 | 45 | 20 | 50×25 | 12 | 9 | أ36 | M5 × 7.5 |
G1/8" |
||
| AT040 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | أ50 | أ36 | M6 × 10 | M5 × 7.5 | NAMUR G1/4" |
| AT052 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | أ50 | أ36 | M6 × 10 | M5 × 7.5 | NAMUR G1/4" |
| AT063 | 172 | 88 | 83 | 20 | 80×30 | 18 | 14 | أ70 | أ50 | M8 × 13 | M6 × 10 | NAMUR G1/4" |
| AT075 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | أ70 | أ50 | M8 × 13 | M6 × 10 | NAMUR G1/4" |
| AT083 | 204 | 109 | 103 | 20 | 80×30 | 21 | 17 | أ70 | أ50 | M8 × 13 | M6 × 10 | NAMUR G1/4" |
| AT092 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | أ70 | أ50 | M8 × 13 | M6 × 10 | NAMUR G1/4" |
| AT105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | أ102 | أ70 | M10 × 16 | M8 × 13 | NAMUR G1/4" |
| AT125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | أ102 | أ70 | M10 × 16 | M8 × 13 | NAMUR G1/4" |
| AT140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | أ125 | أ102 | M12 × 20 | M10 × 16 | NAMUR G1/4" |
| AT160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | أ125 | أ102 | M12 × 20 | M10 × 16 | NAMUR G1/4" |
| AT190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | أ140 | M16 × 24 | NAMUR G1/4" | ||
| AT210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | أ140 | M16 × 24 | NAMUR G1/4" | ||
| AT240 | 660 | 291 | 260 | 30 | 130×30 | 50 | 46 | أ165 | M20 × 25 | NAMUR G1/4" | ||
| AT270 | 740 | 330 | 294 | 30 | 130×30 | 50 | 46 | أ165 | M20 × 25 | NAMUR G1/2" | ||
| AT300 | 798 | 354 | 336 | 30 | 130×30 | 60 | 46 | أ165 | M20 × 25 | NAMUR G1/2" | ||
| AT350 | 880 | 408 | 385 | 30 | 130×30 | 60 | 46 | أ165 | M20 × 25 | NAMUR G1/2" | ||
| AT400 | 950 | 464 | 516 | 30 | 130×30 | 60 | 55 | أ254 | أ165 | 8-M16 × 25 | M20 × 25 | NAMUR G1/2" |
تطبيق المنتج
سلسلة AT المحرك النيوماتيكي مصنوع من مدمجين مزدوجين يتم تشغيلهما بواسطة الرفوف والعجلات. هناك نموذجين. واحد هو نموذج التصرف المزدوج ، والآخر هو نموذج العودة الربيعية ،والتي يمكن أن تناسب أنواع مختلفة من المواد القابلة للاشتعال، تآكل، متسخ، مجال مغناطيسي قوي، الإشعاع، الاهتزاز البيئة التآكل في الداخل أو في الخارج.
التحكم الذاتي في مجال الطاقة الكهربائية، البتروكيماويات، المعادن، البترول، الغاز، المدينة، البناء، الصرف الصحي، الصناعة الكيميائية، تكرير النفط، التعدين، محطات الطاقة، المعادن، الهندسة المعمارية،الدواءالغذاء والغاز والبحوث العلمية
