| مكان المنشأ | الصين |
| اسم العلامة التجارية | OEM |
| إصدار الشهادات | CE,ATEX,ISO9001 |
| رقم الموديل | AT32-AT400 |

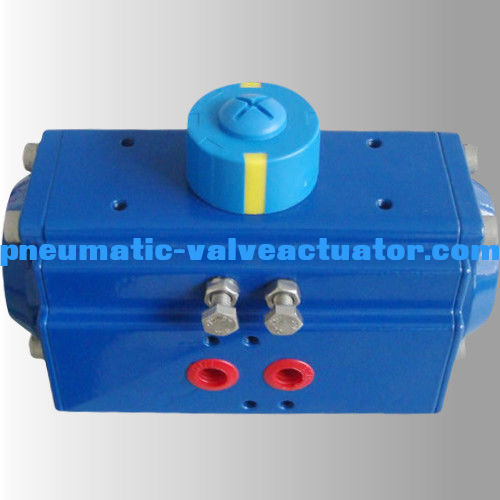

جهاز التشغيل الهوائي مع غطاء PTFE Blue Actuator
جهاز تشغيل هوائي
| المواد | سبيكة الألومنيوم المكبدة |
| زاوية الدوران | 0~90 درجة |
| الهيكل | جهاز تشغيل دواري ذو عجلة ورف |
| ضغط العمل | 2 ~ 8bar |
| معالجة السطح | صلبة الـ anodising |
| درجة حرارة العمل | درجة الحرارة الطبيعية: -20 درجة مئوية ((-4 درجة فهرنهايت) ~ 80 درجة مئوية (+ 176 درجة فهرنهايت) ؛ درجة حرارة عالية: -15 درجة مئوية ((+5 درجة فهرنهايت) ~ 150 درجة مئوية (+302 درجة فهرنهايت) ؛ درجة حرارة منخفضة: -40 درجة مئوية ((-104 درجة فهرنهايت) ~ 80 درجة مئوية (+ 176 درجة فهرنهايت). |
| الاتصال | NAMUR، ISO5211 و DIN3337 |
| التطبيق | صمام الكرة، صمام الفراشة، والآلة الدوارة |
| لون الكأس | رمادية، سوداء، زرقاء السماء، زرقاء داكنة، حمراء، برتقالية |
أجهزة التشغيل الهوائي مزدوجة التأثير
الـ CCW
الهواء إلى الميناء A يدفع المكبسات إلى الخارج، مما يتسبب في تدوير العجلات في اتجاه عكس عقارب الساعة بينما يتم استنفاد الهواء من الميناء B.
الهواء إلى الميناء ب يدفع المكبسات إلى الداخل، مما يتسبب في تدوير العجلة في اتجاه عقارب الساعة بينما يتم استنفاد الهواء من الميناء أ.
CW
الهواء إلى الميناء A يجبر المكبسات إلى الخارج، مما يتسبب في تدوير العجلات في اتجاه عقارب الساعة بينما يتم استنفاد الهواء من الميناء B.
الهواء إلى الميناء ب يدفع المكبسات إلى الداخل، مما يتسبب في تدوير العجلات في اتجاه عكس عقارب الساعة بينما يتم استنفاد الهواء من الميناء أ.
أجهزة التشغيل الهوائية العائدة بالربيع
الـ CCW
الهواء إلى الميناء A يدفع المكبسات إلى الخارج، مما يتسبب في ضغط الينابيع، ويتحول العجلات في اتجاه عكس عقارب الساعة بينما يتم استنفاد الهواء من الميناء B.
فقدان ضغط الهواء في الميناء A ، الطاقة المخزنة في الينابيع تجبر المكبسات إلى الداخل. يدور الدوس في اتجاه عقارب الساعة أثناء استنفاد الهواء من الميناء A.
CW
الهواء إلى الميناء B يدفع المكبسات إلى الخارج، مما يتسبب في ضغط الينابيع، ويتحول العجلات في اتجاه عكس عقارب الساعة بينما يتم استنفاد الهواء من الميناء B.
فقدان ضغط الهواء في الميناء A ، الطاقة المخزنة في الينابيع تجبر المكبسات إلى الداخل. يدور الدوس في اتجاه عقارب الساعة أثناء استنفاد الهواء من الميناء A.
يتم استخدام محرك الدوار الهوائي على نطاق واسع في صمام الكرة وصمام الفراشة.
تكلفة منخفضة، تصميم صغير، حياة عمل طويلة.
نوع الجهاز التشغيلي الهوائي: التصرف الواحد (عودة الربيع) أو التصرف المزدوج.
اللون: البرتقالي، الأزرق، الأسود، الرمادي الداكن. نحن نقبل ألوان OEM والعلامة التجارية
ضغط العمل في جهاز التشغيل الهوائي: 0.3 ~ 0.8MPa
الاتصال السفلي: ISO 5211
معيار الصمام الكهربائي: نامور
ملحقات جهاز التشغيل الهوائي: مربع مفتاح الحد، صمام الكهربائي، جهاز تحديد المواقع.
| النموذج | أ | ب | ج | د | H × I | G | ن | ج | ك | (ل) | م | الاتصال الجوي |
| ATO32 | 110 | 45 | 45 | 20 | 50×25 | 12 | 9 | أ36 | M5 × 7.5 |
G1/8" |
||
| AT040 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | أ50 | أ36 | M6 × 10 | M5 × 7.5 | NAMUR G1/4" |
| AT052 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | أ50 | أ36 | M6 × 10 | M5 × 7.5 | NAMUR G1/4" |
| AT063 | 172 | 88 | 83 | 20 | 80×30 | 18 | 14 | أ70 | أ50 | M8 × 13 | M6 × 10 | NAMUR G1/4" |
| AT075 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | أ70 | أ50 | M8 × 13 | M6 × 10 | NAMUR G1/4" |
| AT083 | 204 | 109 | 103 | 20 | 80×30 | 21 | 17 | أ70 | أ50 | M8 × 13 | M6 × 10 | NAMUR G1/4" |
| AT092 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | أ70 | أ50 | M8 × 13 | M6 × 10 | NAMUR G1/4" |
| AT105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | أ102 | أ70 | M10 × 16 | M8 × 13 | NAMUR G1/4" |
| AT125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | أ102 | أ70 | M10 × 16 | M8 × 13 | NAMUR G1/4" |
| AT140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | أ125 | أ102 | M12 × 20 | M10 × 16 | NAMUR G1/4" |
| AT160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | أ125 | أ102 | M12 × 20 | M10 × 16 | NAMUR G1/4" |
| AT190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | أ140 | M16 × 24 | NAMUR G1/4" | ||
| AT210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | أ140 | M16 × 24 | NAMUR G1/4" | ||
| AT240 | 660 | 291 | 260 | 30 | 130×30 | 50 | 46 | أ165 | M20 × 25 | NAMUR G1/4" | ||
| AT270 | 740 | 330 | 294 | 30 | 130×30 | 50 | 46 | أ165 | M20 × 25 | NAMUR G1/2" | ||
| AT300 | 798 | 354 | 336 | 30 | 130×30 | 60 | 46 | أ165 | M20 × 25 | NAMUR G1/2" | ||
| AT350 | 880 | 408 | 385 | 30 | 130×30 | 60 | 46 | أ165 | M20 × 25 | NAMUR G1/2" | ||
| AT400 | 950 | 464 | 516 | 30 | 130×30 | 60 | 55 | أ254 | أ165 | 8-M16 × 25 | M20 × 25 | NAMUR G1/2" |
تطبيق المنتج
سلسلة AT Rack & Pinion Pneumatic Actuator مصنوعة من مدخلين يتم تشغيلهما بواسطة الرفوف والدبابيس. هناك نموذجين. واحد هو نموذج التصرف المزدوج ، والآخر هو نموذج العودة الربيعية ،والتي يمكن أن تناسب أنواع مختلفة من المواد القابلة للاشتعال، تآكل، متسخ، مجال مغناطيسي قوي، الإشعاع، الاهتزاز البيئة التآكل في الداخل أو في الخارج.
التحكم الذاتي في مجال الطاقة الكهربائية، البتروكيماويات، المعادن، البترول، الغاز، المدينة، البناء، الصرف الصحي، الصناعة الكيميائية، تكرير النفط، التعدين، محطات الطاقة، المعادن، الهندسة المعمارية،الدواءالغذاء والغاز والبحوث العلمية
